Soudage HFW des sacoches vélo – fonctionnement et avantages

Le soudage haute fréquence (HFW) assemble des matériaux thermoplastiques compatibles sans couture classique dans les zones soudées. Nous expliquons le procédé, les facteurs qui déterminent la qualité de la soudure et les sacoches Extrawheel dotées d’une construction HFW.

Première publication : 20 février 2024
Dernière mise à jour : 17 août 2026

Le soudage HFW fait partie des technologies employées pour fabriquer des équipements destinés à protéger les bagages de la pluie, de la boue et de l’humidité. Il permet d’assembler les couches d’un matériau soigneusement sélectionné sans créer de trous d’aiguille classiques dans les principales zones soudées de la construction. La soudure ne détermine toutefois pas à elle seule les performances du produit complet. La protection dépend également de l’enduction du matériau, de la conception du produit, de la fermeture par enroulement, du montage des autres composants et d’une utilisation correcte.

Extrawheel utilise le soudage haute fréquence pour certaines sacoches, certains sacs et sacs étanches fabriqués en Pologne. Cet article présente le procédé d’un point de vue technique, en précise les avantages et les limites et indique quels modèles de sacoches possèdent une construction HFW.

La réponse courte : HFW, pour High Frequency Welding, est une méthode d’assemblage de matériaux thermoplastiques compatibles à l’aide d’un champ électromagnétique alternatif rapide et d’une pression. L’énergie chauffe les couches dans la zone du futur assemblage, tandis qu’une électrode spécialement formée les presse l’une contre l’autre. Une soudure durable est obtenue après la fin du cycle d’énergie et le refroidissement.

Que signifient HFW, HF et RF ?

Plusieurs termes employés dans les descriptions techniques désignent le même type de procédé :

• HFW – High Frequency Welding, c’est-à-dire soudage haute fréquence,
• soudage HF – forme abrégée de soudage haute fréquence,
• soudage RF – Radio Frequency Welding, ou soudage par radiofréquence,
• soudage diélectrique – autre appellation technique du procédé.

Ces termes soulignent différents aspects de la même méthode. Il ne faut pas la confondre avec le soudage par ultrasons. Avec le HFW, le matériau est excité par un champ électromagnétique, tandis que le soudage ultrasonique fournit l’énergie sous forme de vibrations mécaniques.

Comment fonctionne le soudage haute fréquence ?

Selon la description du procédé de soudage RF publiée par The Welding Institute, un champ électrique alternatif rapide agit sur les molécules polaires présentes dans certains thermoplastiques. Le mouvement et la réorientation de ces molécules génèrent de la chaleur à l’intérieur du matériau. L’énergie n’est donc pas apportée uniquement par la surface externe d’un outil chauffé.

Dans la pratique, un cycle de production comprend plusieurs étapes répétables. Leurs paramètres précis dépendent du type et de l’épaisseur du matériau, de la surface à souder, de la conception de la pièce et de l’outillage utilisé.

1. Préparation des éléments. Les pièces découpées doivent présenter la bonne forme, des surfaces propres et des zones de recouvrement correctement positionnées.
2. Positionnement du matériau. Les couches sont placées dans l’outillage afin que la soudure suive exactement l’emplacement prévu lors de la conception.
3. Mise sous pression de l’électrode. L’outil stabilise les éléments et définit la forme du futur assemblage.
4. Application de l’énergie haute fréquence. Le champ électromagnétique chauffe les couches thermoplastiques compatibles dans la zone de soudage.
5. Assemblage sous pression. Les couches ramollies fusionnent pour former une zone continue.
6. Refroidissement sous pression. Le maintien bref de la pression après l’arrêt de l’énergie contribue à stabiliser la forme et la structure de la soudure.
7. Contrôle de l’assemblage. La continuité, la position et l’aspect de la soudure ainsi que la conformité de la pièce terminée avec la conception sont notamment vérifiés.

Il n’existe pas un seul jeu de paramètres adapté à tous les produits. La puissance, le temps d’application de l’énergie, la pression, le profil de température, le type et l’épaisseur du matériau, la géométrie de l’électrode et la méthode de refroidissement influencent la qualité. La mise en production d’un nouveau modèle exige donc d’accorder la conception, le matériau, l’outillage et les réglages du procédé.

Pourquoi utiliser le HFW pour des sacoches vélo ?

La couture classique assemble mécaniquement les couches à l’aide d’un fil. Elle est polyvalente, permet de réaliser des formes complexes et convient à de nombreuses constructions textiles. L’aiguille crée néanmoins des trous dans le matériau. Les coutures d’un produit destiné à être utilisé sous la pluie doivent donc être conçues et protégées en conséquence.

Une zone soudée par HFW ne comporte pas de trous d’aiguille classiques. Les couches d’enduction thermoplastique sont assemblées en une zone continue suivant la forme de l’électrode. Les sacoches vélo soudées, sacs étanches et autres produits fabriqués en matériaux enduits peuvent ainsi limiter les voies potentielles d’infiltration de l’eau dans les zones assemblées.

Cela ne signifie pas que toute construction soudée est automatiquement meilleure que toute construction cousue. Le choix de la technologie dépend du matériau, de la forme, de la fonction du produit, du poids recherché, des possibilités de réparation et de l’usage prévu. La gamme Extrawheel comprend donc à la fois des modèles HFW et des sacoches cousues dont les coutures sont protégées de manière appropriée.

Le HFW rend-il une sacoche vélo étanche ?

Le HFW permet de réaliser des assemblages étanches, mais ne garantit pas à lui seul l’étanchéité de la sacoche complète. Le résultat final dépend de l’ensemble de la construction :

• du tissu et de son enduction,
• de la continuité et de la géométrie des soudures,
• de la construction du fond, des angles et des jonctions entre plusieurs pièces,
• du montage des ferrures, rails, sangles et autres composants,
• de la conception et de la fermeture correcte de l’ouverture,
• de l’état du matériau après une utilisation prolongée,
• de l’utilisation du produit conformément à sa notice.

Une fermeture par enroulement ne fonctionne correctement qu’après le nombre de tours requis, la fermeture des boucles et la compression adaptée de la partie supérieure. Par exemple, la Biker 50 L atteint sa protection complète lors d’un trajet sous la pluie après quatre enroulements de la fermeture et la fixation des boucles. Pour les autres produits, il faut suivre la méthode de fermeture indiquée dans leur notice.

Des sacoches vélo étanches doivent protéger les bagages sous la pluie et contre la boue et les éclaboussures lorsqu’elles sont fermées conformément aux instructions. Cela ne signifie pas automatiquement qu’un produit est destiné à une immersion prolongée. Cette distinction est importante pour comparer les différents modèles.

Quels matériaux peuvent être soudés par HFW ?

Le procédé RF/HFW exige des matériaux contenant des molécules polaires qui réagissent correctement à un champ électrique alternatif rapide. Le PVC et certains polyuréthanes figurent parmi les thermoplastiques les plus couramment soudés. Certains autres polymères peuvent également être assemblés, mais cela peut nécessiter des conditions particulières, une formulation modifiée ou une couche supplémentaire.

Dans les textiles techniques, le soudage concerne principalement une couche thermoplastique appropriée appliquée sur le tissu support ou intégrée à un stratifié. Le cœur textile contribue notamment aux propriétés mécaniques, tandis que l’enduction permet de former l’assemblage et aide à limiter la pénétration de l’eau.

Le CORDURA® peut-il être soudé par HFW ?

CORDURA® désigne une famille de tissus et non un matériau unique à la construction toujours identique. L’aptitude au HFW n’est pas déterminée par le seul nom commercial, mais par la structure complète du matériau, y compris sa couche thermoplastique. Il faut donc tester la compatibilité d’un tissu précis et adapter les réglages du procédé avant sa mise en production.

Certains modèles Premium Extrawheel associent une construction HFW à un matériau CORDURA®. Notre article sur le CORDURA® pour les sacoches vélo présente plus en détail les différences entre les matériaux.

Quelles sacoches Extrawheel utilisent une construction HFW ?

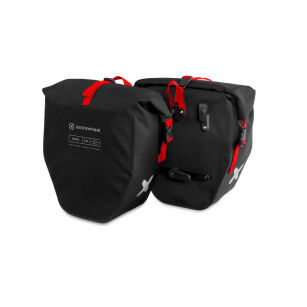

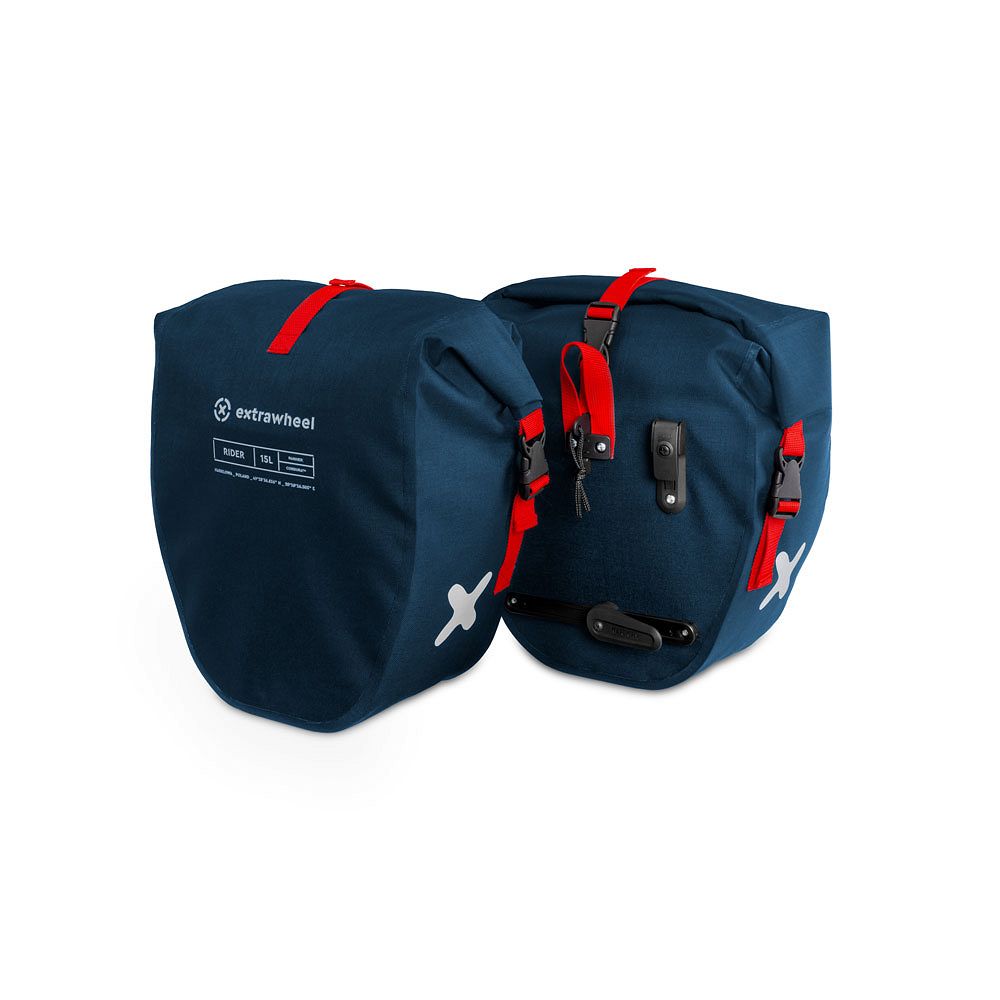

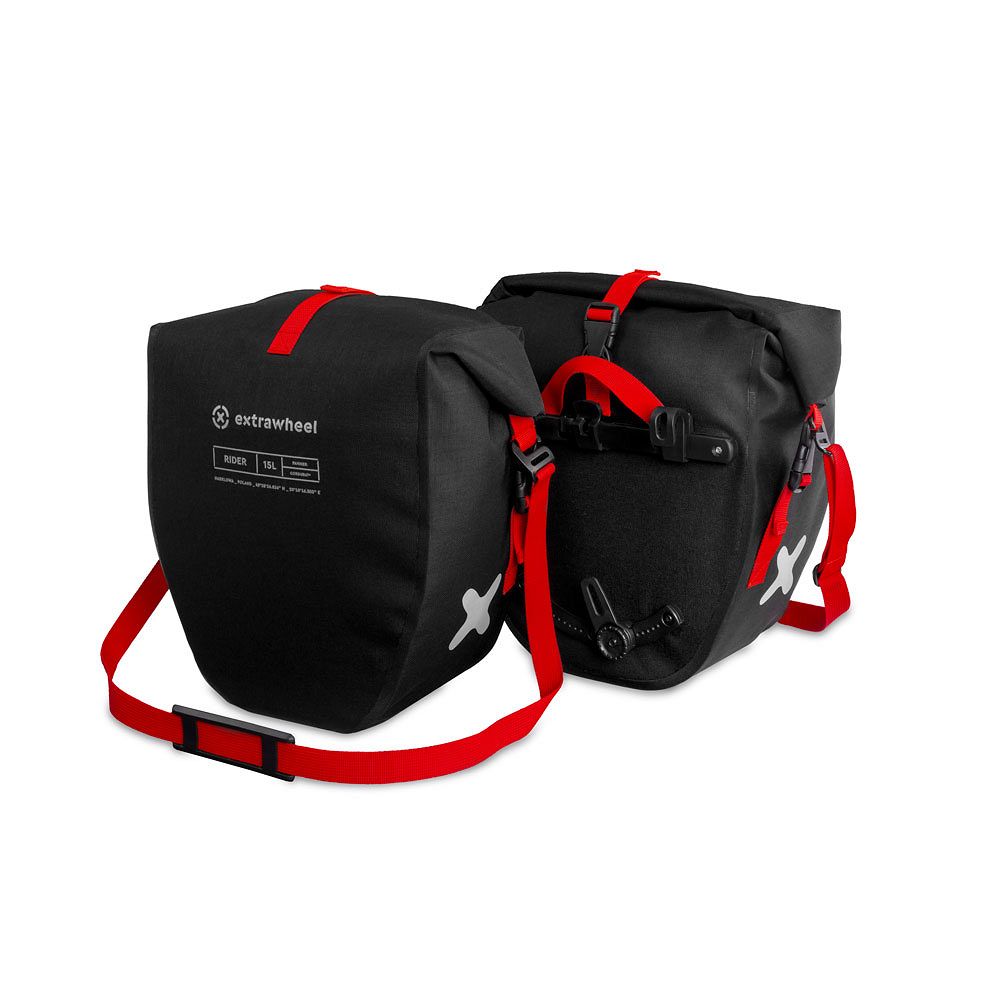

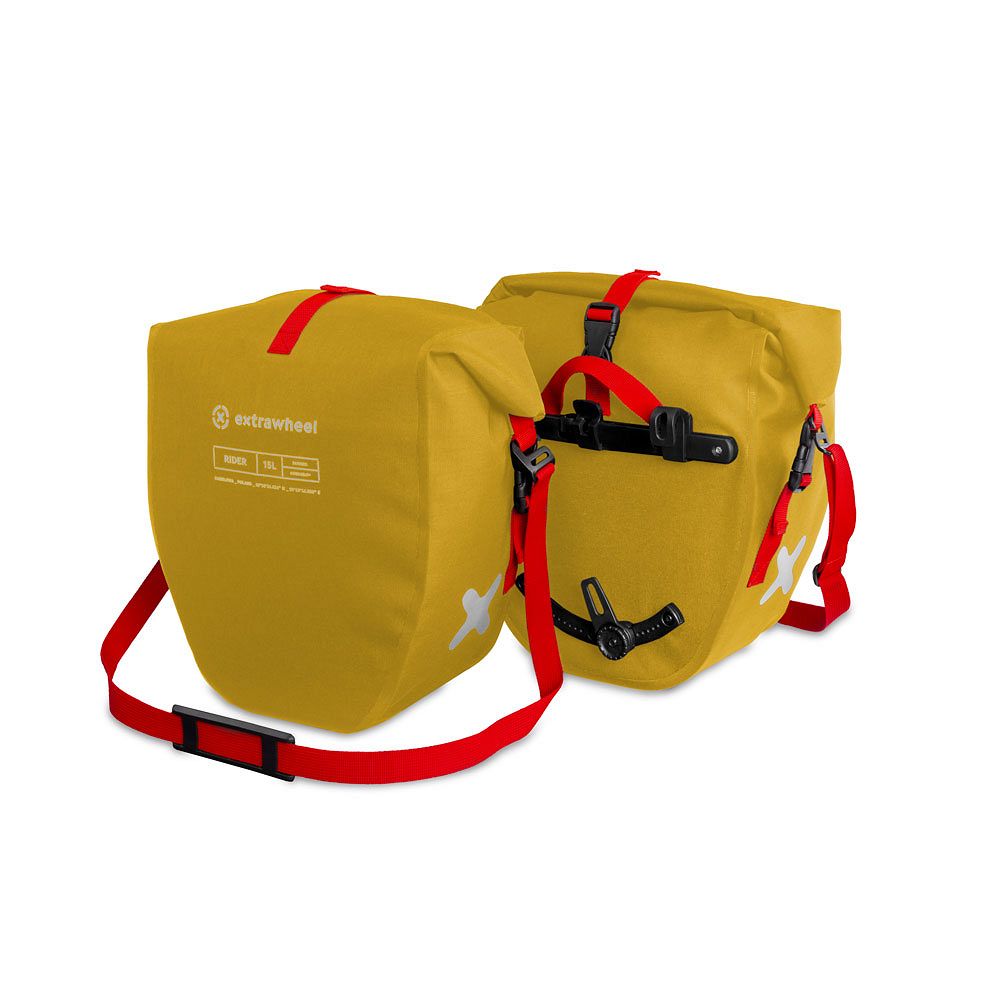

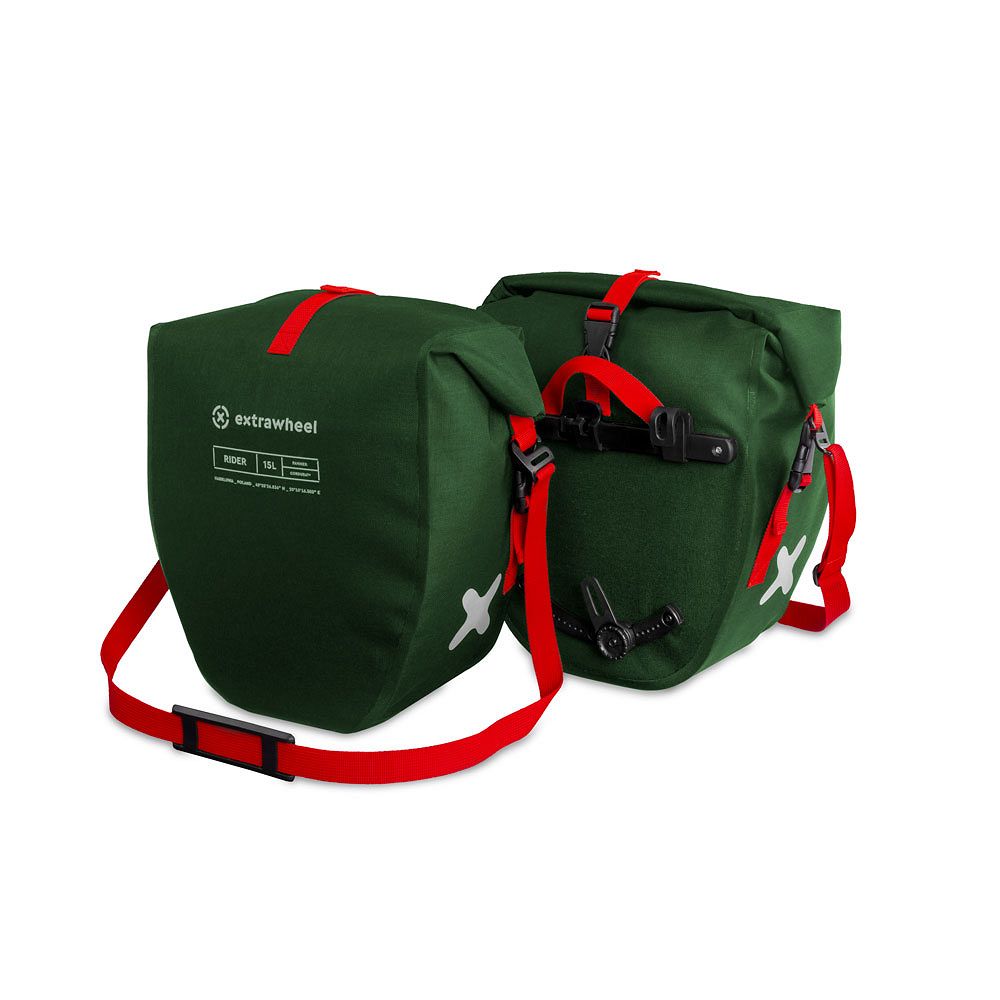

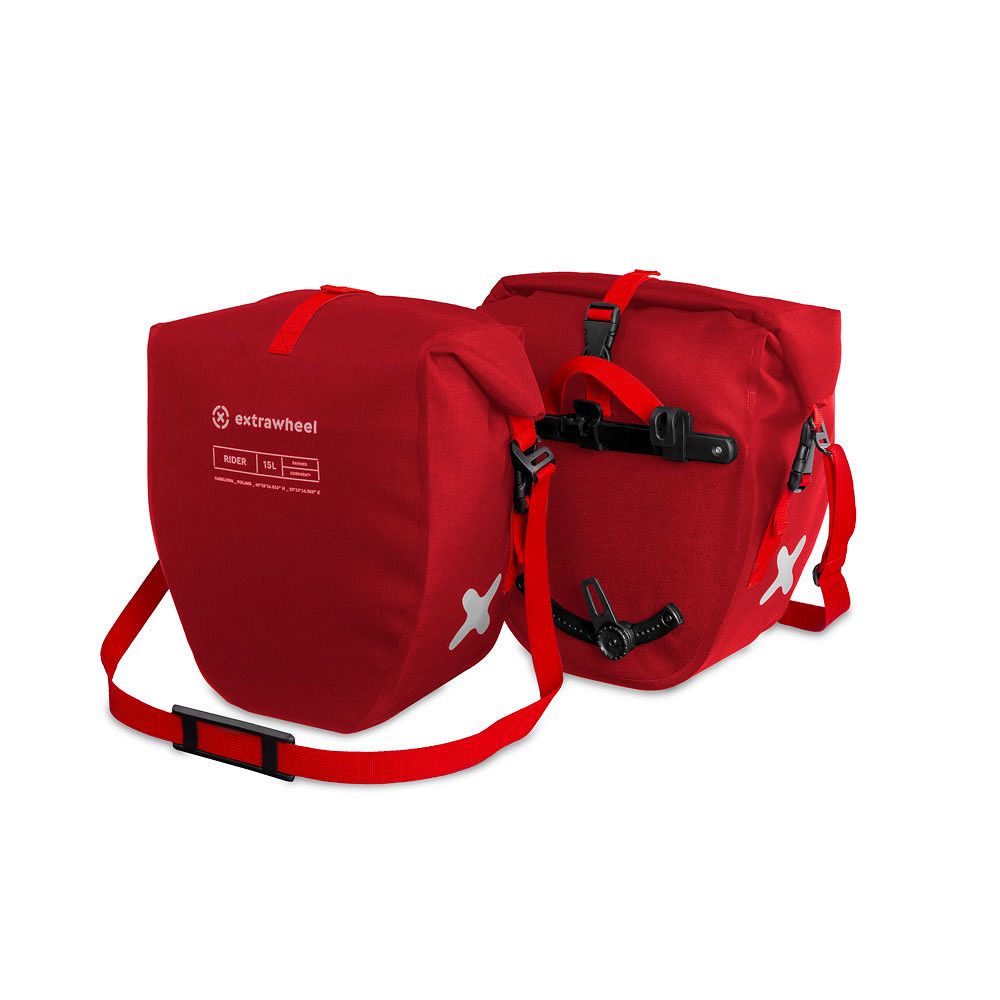

La construction HFW est employée dans les familles Rider, Biker et Biker PRO, à la fois dans certaines versions en polyester enduit et dans leurs variantes Premium correspondantes. Le tableau présente les modèles de la gamme actuelle et donne un accès direct à leurs caractéristiques techniques.

Les familles Rambler et Wayfarer possèdent une construction différente : leurs éléments sont cousus et leurs coutures correctement protégées. Il ne faut donc pas présenter toute la gamme comme étant soudée. Pour une comparaison complète des capacités, matériaux et systèmes de fixation, consultez notre guide Quelles sacoches vélo choisir ?.

Cette technologie est également utilisée pour certains sacs et sacs étanches Extrawheel. Vérifiez néanmoins toujours la description du produit concerné, car tous les matériaux et toutes les constructions ne sont pas fabriqués de la même manière.

De quoi dépend la qualité d’une soudure HFW ?

Une soudure répétable résulte de l’adaptation simultanée de plusieurs éléments. Posséder une machine HFW ne suffit pas. Il faut le bon matériau, une zone d’assemblage correctement conçue, un positionnement stable, une électrode bien fabriquée et des réglages adaptés à la pièce concernée.

• Le type et l’épaisseur du matériau influencent l’absorption d’énergie et la durée de cycle nécessaire.
• La propreté des surfaces joue un rôle dans la continuité de l’assemblage.
• La géométrie de l’électrode détermine la forme, la largeur et le tracé de la soudure.
• La puissance, le temps et la pression doivent constituer un ensemble stable de paramètres.
• Le refroidissement sous pression contribue à stabiliser l’assemblage sans déformation indésirable.
• Le positionnement des pièces détermine si l’élément fini conserve les bonnes dimensions et la symétrie requise.

Le contrôle des soudures peut comprendre une évaluation visuelle, la mesure de la position et de la largeur de l’assemblage, des essais de traction ou de pelage ainsi que des essais liés à l’étanchéité de la pièce terminée. L’étendue du contrôle doit correspondre à l’usage du produit et à l’étape du procédé : valider un nouveau matériau est une tâche différente du suivi régulier de la répétabilité en production.

HFW, collage, air chaud et soudage par ultrasons

Les différentes méthodes d’assemblage des plastiques ne sont pas interchangeables dans toutes les situations. Elles sont choisies en fonction du matériau, de l’épaisseur, de la géométrie et du rendement de procédé requis.

• Le HFW/RF génère de la chaleur dans un matériau compatible à l’aide d’un champ électromagnétique, puis l’assemblage se forme sous la pression de l’électrode.
• Le soudage à l’air chaud chauffe les surfaces au moyen d’un flux d’air et les assemble sous la pression de rouleaux ou d’un outil.
• Le soudage par ultrasons utilise des vibrations mécaniques à haute fréquence.
• Le collage introduit un liant supplémentaire entre les couches ; ses propriétés doivent convenir au matériau et aux conditions d’utilisation.

Le HFW est particulièrement utile pour des pièces répétables fabriquées à partir de tissus enduits correctement sélectionnés. Ses limites comprennent la nécessité d’utiliser un matériau compatible et de préparer un outillage dédié. Cette technologie doit donc être prise en compte dès la conception du produit et non seulement après la découpe de ses éléments.

Fabrication en Pologne des sacoches Extrawheel soudées par HFW

Certaines sacoches vélo HFW sont conçues et fabriquées dans l’usine Extrawheel de Harklowa, en Pologne. La technologie HFW est prise en compte dès la phase de conception. Le processus comprend le choix du matériau, la préparation des patrons et de l’outillage, le réglage des paramètres, le soudage, le montage des composants de fixation et le contrôle du produit fini.

La production locale facilite le contrôle direct des différentes étapes, l’introduction de modifications de construction et le service après-vente. Les crochets et certaines pièces des systèmes de fixation peuvent être remplacés sans devoir changer la paire complète de sacoches. La page À propos d’Extrawheel présente l’histoire de la marque, son lieu de production et les technologies développées.

Pour comparer tous les modèles actuels, consultez la catégorie sacoches vélo Extrawheel. Avant l’achat, vérifiez non seulement la méthode d’assemblage du matériau, mais aussi la capacité, l’écartement des crochets, le diamètre des tubes du porte-bagages, la position du crochet inférieur et le poids du lot.

FAQ – soudage haute fréquence des sacoches vélo

HFW, HF et RF désignent-ils la même technologie ?

Oui. HFW et HF désignent le soudage haute fréquence, tandis que RF signifie soudage par radiofréquence. La littérature technique emploie également le terme de soudage diélectrique. Toutes ces appellations décrivent un procédé utilisant un champ électromagnétique alternatif rapide pour chauffer un matériau compatible.

Une sacoche soudée ne comporte-t-elle aucune couture ?

Il ne faut pas le supposer. Le HFW remplace la couture dans les zones conçues pour être soudées, mais le produit fini peut également comprendre des composants montés selon une autre méthode. La protection réelle contre l’eau dépend de la construction complète et pas uniquement du terme « soudée ».

Tous les matériaux peuvent-ils être soudés par HFW ?

Non. Le matériau doit réagir correctement à un champ haute fréquence. Le PVC et certains polyuréthanes sont les plus fréquemment employés. Pour les textiles techniques, l’enduction ou le stratifié joue un rôle essentiel, et non seulement la fibre du tissu support.

Le CORDURA® peut-il être soudé ?

Cela dépend de la version précise et de ses différentes couches. Le nom CORDURA® ne détermine pas à lui seul la soudabilité. Le matériau doit comporter une couche thermoplastique appropriée, et son utilisation exige des essais et une adaptation du procédé. Certains modèles Premium Extrawheel utilisent une construction HFW avec du CORDURA®.

Toutes les sacoches Extrawheel sont-elles soudées ?

Non. La construction HFW est utilisée dans les familles Rider, Biker et Biker PRO ainsi que dans leurs versions Premium correspondantes sélectionnées. Les modèles Rambler et Wayfarer sont cousus et possèdent des coutures correctement protégées. Vérifiez toujours l’information sur la page du produit concerné.

Le HFW garantit-il une étanchéité totale ?

Le HFW crée une jonction continue sans trous d’aiguille dans la zone soudée. L’étanchéité du produit complet dépend toutefois également du matériau, de la conception, de la fermeture, du montage des autres composants et d’une utilisation correcte. La protection contre les précipitations ne signifie pas nécessairement une résistance à une immersion prolongée.

Les sacoches soudées nécessitent-elles une housse de pluie supplémentaire ?

Les modèles étanches correctement fabriqués et fermés ne nécessitent pas de housse supplémentaire pendant un trajet habituel sous la pluie. La fermeture doit toutefois être enroulée et les boucles attachées conformément à la notice du modèle concerné.

Une sacoche soudée peut-elle être réparée ?

Les possibilités de réparation dépendent de l’emplacement, du type et de la taille du dommage. Les composants du système de fixation, notamment certains crochets, peuvent être remplacés. Un dommage au corps ou à une soudure doit être évalué individuellement par le service après-vente, car une réparation inadaptée peut réduire l’étanchéité ou fragiliser le matériau.

Comment entretenir des sacoches HFW ?

Après une sortie, retirez la boue avec de l’eau et une éponge douce, laissez sécher le produit avant de le ranger et évitez les solvants agressifs. Ne surchargez pas les sacoches et contrôlez les zones pouvant frotter contre le porte-bagages. Notre guide explique comment bien préparer ses sacoches vélo.

Conclusion

Le soudage haute fréquence assemble des matériaux thermoplastiques compatibles grâce à un champ électromagnétique, une pression et un cycle de procédé contrôlé. Dans les sacoches vélo, il peut réduire la couture classique dans les principales zones du corps et créer des assemblages continus favorisant la protection des bagages contre l’eau.

La qualité d’une sacoche terminée ne dépend cependant pas d’un seul terme technique. Le matériau, la conception, l’outillage, les paramètres du procédé, la construction de la fermeture, le contrôle de fabrication et l’utilisation correcte comptent également. Pour comparer les modèles, il convient donc d’examiner toute la fiche technique et pas uniquement la mention HFW.

Auteur : Radoslaw Rakoczy, Extrawheel sp. z o.o. – copropriétaire de l’entreprise, impliqué dans le développement et la fabrication d’équipements pour le voyage à vélo.

Base de l’article : expérience de production d’Extrawheel et ressources techniques de The Welding Institute consacrées au soudage RF des thermoplastiques.

• TWI: What is RF (Radio Frequency) welding?
• TWI: Which thermoplastic materials can be RF welded?
• TWI: Factors affecting RF weld quality
